Máquina de Corte a Laser Fibra 3 kW com Mesa Fixa — Smart 3015E (Série Smart E)
Pronta entrega
Descrição do Produto

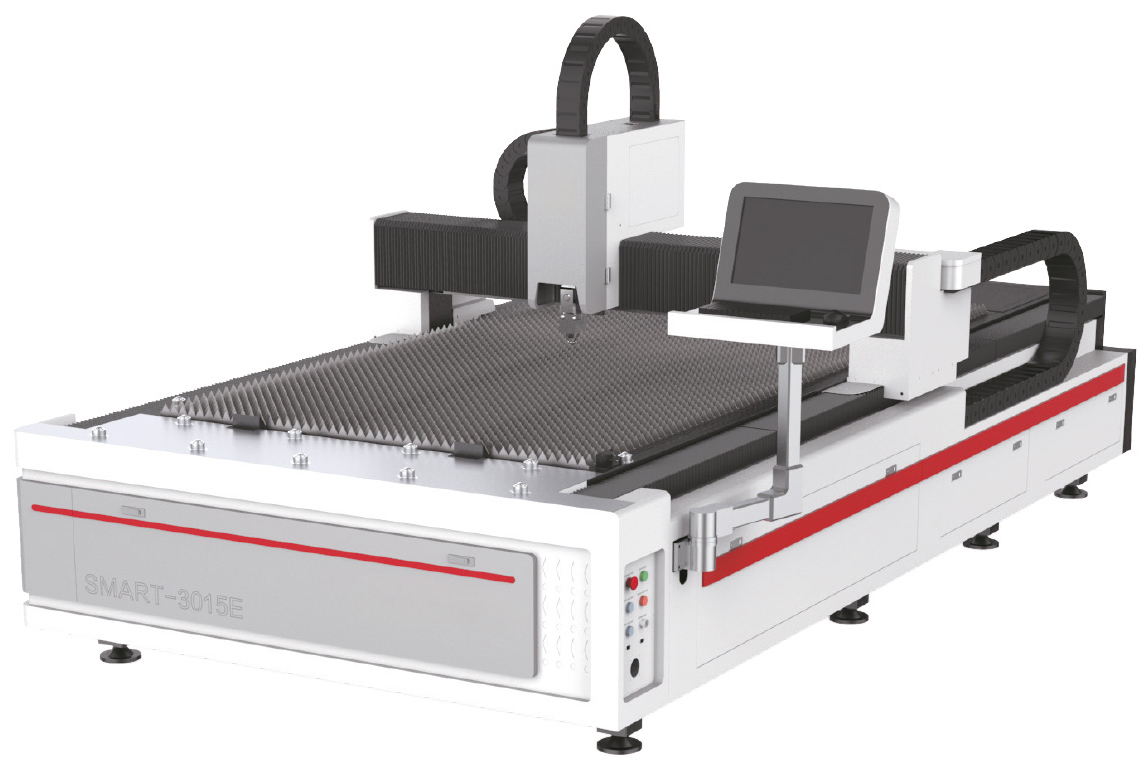

A Smart 3015E é uma máquina de corte a laser fibra com mesa fixa aberta e painel elétrico integrado à estrutura. Compacta, corta chapas no formato 3 × 1,5 m (área útil de 3.048 × 1.524 mm) em aço carbono, aço inox, alumínio, latão e cobre, com bordas limpas, direto do desenho para a peça.
Com fonte laser fibra de 3.000 W, corta aço carbono de até 20 mm, aço inox de até 8 mm e alumínio de até 6 mm. O pórtico com acionamento duplo, os servomotores Yaskawa e a cremalheira helicoidal retificada garantem até 100 m/min de deslocamento com precisão de posicionamento de 0,05 mm. A mesa de alta resistência é dividida em zonas de exaustão, que puxam fumaça e pó só onde o cabeçote está cortando.
Indicada para serralherias, caldeirarias, fabricantes de móveis metálicos, painéis elétricos, máquinas, implementos, autopeças e comunicação visual.
Pronta entrega: a DSM tem uma Smart 3015E de 3 kW no estoque. Outros tamanhos de mesa e potências da série Smart E estão disponíveis sob encomenda.
Características Técnicas
| Modelo | Smart 3015E (Série Smart E) — mesa fixa aberta e painel integrado |
|---|---|
| Potência do laser | 3.000 W — fonte laser fibra Reci FC3000 |
| Área de corte | 3.048 × 1.524 mm |
| Velocidade máxima de movimento | 100 m/min |
| Aceleração | 0,8 G |
| Precisão de posicionamento (X/Y) | 0,05 mm |
| Precisão de repetibilidade (X/Y) | 0,03 mm |
| Cabeçote de corte | Raytools BM111, com sensor capacitivo de altura |
| Controle e software | Raytools XC3000, com software de nesting |
| Servomotores e drivers | Yaskawa (Japão) |
| Transmissão | Pórtico com acionamento duplo, cremalheira helicoidal retificada, guias lineares PEK e redutores Shimpo |
| Gases de corte | Válvula proporcional dupla SMC |
| Resfriamento | Resfriador de água Hanli para a fonte e o cabeçote |
| Carga máxima na mesa | 900 kg |
| Lubrificação | Automática |
| Alimentação | 380 V trifásica, 60 Hz |
| Dimensões (C × L × A) | 4.550 × 2.280 × 2.100 mm |
| Peso | A partir de 2.500 kg |
| Disponibilidade | Pronta entrega (estoque DSM) |
| Segmentos | Indústria Metalúrgica, Indústria Metalmecânica |
Corte a Laser Fibra — Pronta entrega Smart 3015E 3 kW
Solicitar um orçamento agora
Segmentos
Indústria Metalmecânica
Indústria Metalúrgica
Indústria Moveleira (móveis metálicos)
Indústria Metalúrgica
Indústria Moveleira (móveis metálicos)
Capacidade de corte com 3 kW
| Material | Espessura máxima | Velocidade em chapa de 1 mm | Velocidade na espessura máxima |
|---|---|---|---|
| Aço carbono | 20 mm | 28 m/min | 0,5 m/min |
| Aço inoxidável | 8 mm | 28 m/min | 1,0 m/min |
| Alumínio | 6 mm | 25 m/min | 1,0 m/min |
Valores de referência. A velocidade real depende do gás de corte, da qualidade do material e do acabamento desejado.
O que vem com a máquina
- Fonte laser fibra Reci FC3000 (3.000 W)
- Cabeçote de corte Raytools BM111 com sensor de altura
- Controlador e software Raytools XC3000, com nesting
- Servomotores e drivers Yaskawa
- Válvula proporcional dupla SMC para os gases
- Resfriador de água Hanli
- Estabilizador de tensão
- Painel elétrico integrado e blindado, com ar-condicionado
- Console portátil de operação
- Totem sinalizador de alertas em 3 cores
- Turbina de exaustão e dutos com partição automática
- Ferramentas e consumíveis: bicos de corte, lentes protetoras, corpo cerâmico, óculos de proteção, caixa de ferramentas e carrinho para retalhos
Destaques
- Mesa de alta resistência, para temperaturas de até 600 °C
- Exaustão particionada: aspira fumaça e pó só na zona de corte
- Fonte com mais de 40% de eficiência de conversão de energia
- Base de dados de parâmetros de corte pronta para usar
- Supressão de vibrações
- Localização de bordas da chapa em 3 pontos
- Função de remoção de película protetora
- Lubrificação automática e proteção dos trilhos contra pó
Opcional
- Compressor de ar parafuso 16 bar, 1,2 m³/min, para corte com ar comprimido — ver compressores
Imagens
Componentes
Amostras de corte
Vídeo: Smart 3015E cortando
Série Smart E: outros tamanhos
| Modelo | Área de corte |
|---|---|
| Smart 3015E | 3.048 × 1.524 mm |
| Smart 4015E | 4.064 × 1.524 mm |
| Smart 6015E | 6.096 × 1.524 mm |
| Smart 8015E | 8.128 × 1.524 mm |
Fontes laser fibra de 1.000, 1.500, 2.000, 3.000, 4.000 e 6.000 W. Outros modelos e potências sob encomenda.
Requisitos de instalação
- Energia: 380 V trifásica ±5%, 50/60 Hz, oscilação menor que 2,5% e aterramento menor que 4 Ω
- Ar comprimido: 1,2 m³/min a 12 kgf/cm², com óleo abaixo de 3 ppm e filtragem de 0,01 µm
- Gases de corte: nitrogênio e oxigênio com pureza acima de 99,95%
- Resfriador: água deionizada (condutividade abaixo de 10 µS/cm)
- Ambiente: 5 a 40 °C, umidade abaixo de 70%, sem fontes de vibração próximas
- Piso: base de concreto com mais de 200 mm e desnível máximo de 5 mm
- Espaço com áreas de operação e manutenção: cerca de 6.000 × 4.500 mm
Quer ver a Smart 3015E funcionando? Agende uma demonstração no showroom da DSM em Atibaia.
