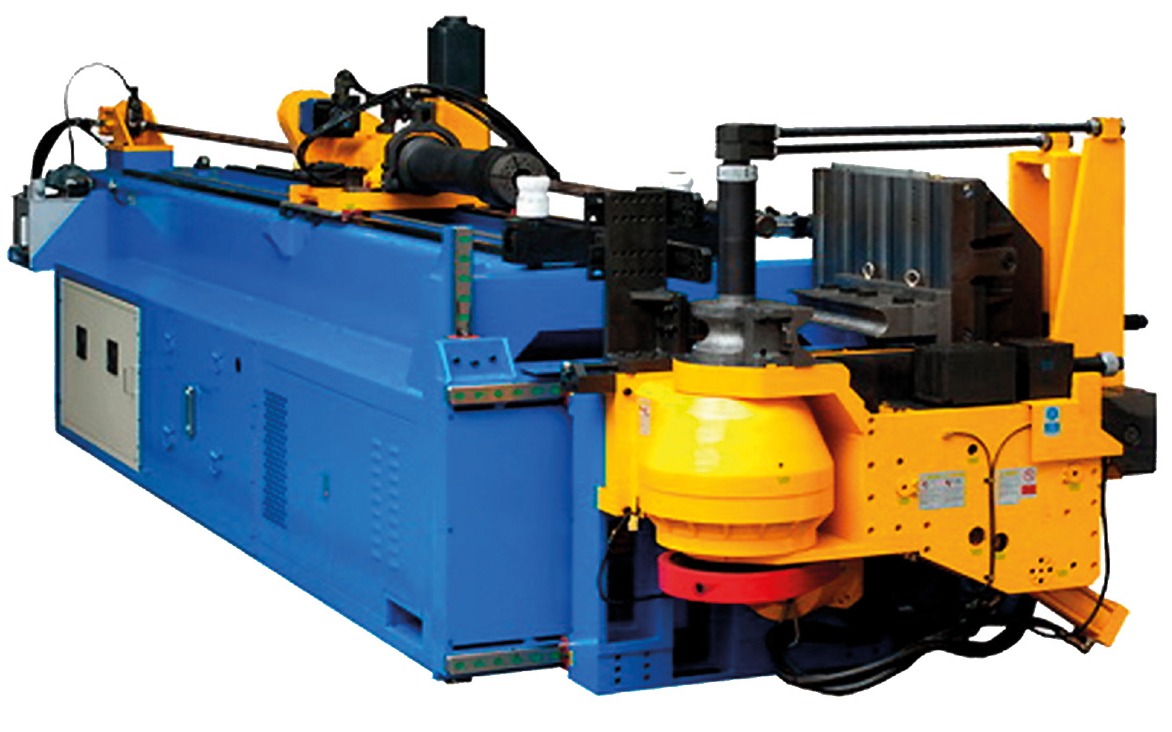

Dobradeira de Tubos CNC Elétrica de 5 Eixos com Matriz Tripla e Booster — Série TMRE-RBE

Descrição do Produto
A dobradeira de tubos curva tubos redondos, quadrados e retangulares a frio, sem amassar nem enrugar, usando uma matriz de raio (roldana) que gira com o tubo preso por um mordente, enquanto uma régua de pressão o acompanha. Nos modelos com mandril, ele sustenta o tubo por dentro durante a curva, evitando ovalização e enrugamento mesmo em raios curtos. Atende escapamentos, móveis tubulares, chassis, gaiolas, corrimãos, tubulações hidráulicas, ar-condicionado e refrigeração, implementos agrícolas e a indústria automotiva.
Na dobradeira CNC elétrica, os eixos são acionados por servomotores, sem sistema hidráulico na dobra: mais precisão, repetibilidade, menos consumo de energia, operação silenciosa e sem vazamentos de óleo.
O raio variável permite fazer curvas de raios diferentes na mesma peça, com várias matrizes empilhadas no cabeçote. O booster empurra o tubo durante a dobra, reduzindo o afinamento da parede externa e permitindo raios curtos (até 1 × D) em tubos de parede fina.
Características Técnicas
| Marca | CSM |
|---|---|
| Tipo | Dobradeira de tubos CNC elétrica com booster |
| Eixos | 5 eixos, 4 servomotores |
| Sentido de dobra | Direita |
| Matriz | Tripla |
| Capacidades | Ø65 a Ø101,6 mm |
| Booster | Traseiro |
| Aplicações | Escapamentos, móveis tubulares, chassis, corrimãos, tubulações, refrigeração e automotivo |
| Segmentos | Indústria Metalúrgica, Indústria Metalmecânica |
Segmentos
Indústria Metalmecânica
Modelos e especificações técnicas
| Modelo | 65TMRE-RBE | 80TMRE-RBE | 100TMRE-RBE |
|---|---|---|---|
| Capacidade em aço carbono (Ø × parede) | Ø65 × 2,5 mm | Ø80 × 2,8 mm | Ø100 × 3,6 mm |
| Capacidade em aço inox | Ø65 × 1,6 mm | Ø80 × 1,9 mm | Ø100 × 2,4 mm |
| Capacidade em não ferrosos | Ø65 × 4,5 mm | Ø80 × 5,2 mm | Ø100 × 6,5 mm |
| Tubo quadrado (lado × parede) | 50 × 2,3 mm | 60 × 2,6 mm | 70 × 3,5 mm |
| Barra maciça | Ø33 mm | Ø38 mm | Ø45 mm |
| Raio de dobra (tubo redondo) | 35 a 230 mm | 40 a 280 mm | 30 a 300 mm |
| Raio de dobra (tubo quadrado) | 35 a 190 mm | 40 a 240 mm | 30 a 280 mm |
| Ângulo máx. de dobra | 190° | 190° | 190° |
| Diferença máx. entre raios das matrizes | 75 mm | 85 mm | 100 mm |
| Comprimento útil sobre o mandril | 2.500 mm | 3.500 mm | 3.500 mm |
| Velocidade de dobra | 98°/s | 81°/s | — |
| Precisão de dobra | ±0,01° | ±0,01° | — |
| Velocidade de avanço | 598 mm/s | 411 mm/s | — |
| Precisão de avanço | ±0,01 mm | ±0,01 mm | — |
| Velocidade de giro do tubo | 240°/s | 240°/s | — |
| Precisão de giro do tubo | ±0,01° | ±0,01° | — |
| Potência total | 23,63 kW | 35,65 kW | 52,2 kW |
| Dimensões C × L × A | 5.540 × 1.490 × 1.410 mm | 6.600 × 1.900 × 1.900 mm | 7.100 × 1.800 × 1.830 mm |
| Peso | 4.021 kg | 6.200 kg | 7.500 kg |
Capacidades para tubos de aço carbono (resistência de 40 kgf/mm²), aço inox (60 kgf/mm²) e não ferrosos (25 kgf/mm²). Comprimento sobre o mandril e dimensões da versão padrão; versões com mandril mais longo sob consulta. A tabela mostra os modelos com ficha técnica; outros tamanhos e configurações sob consulta.
