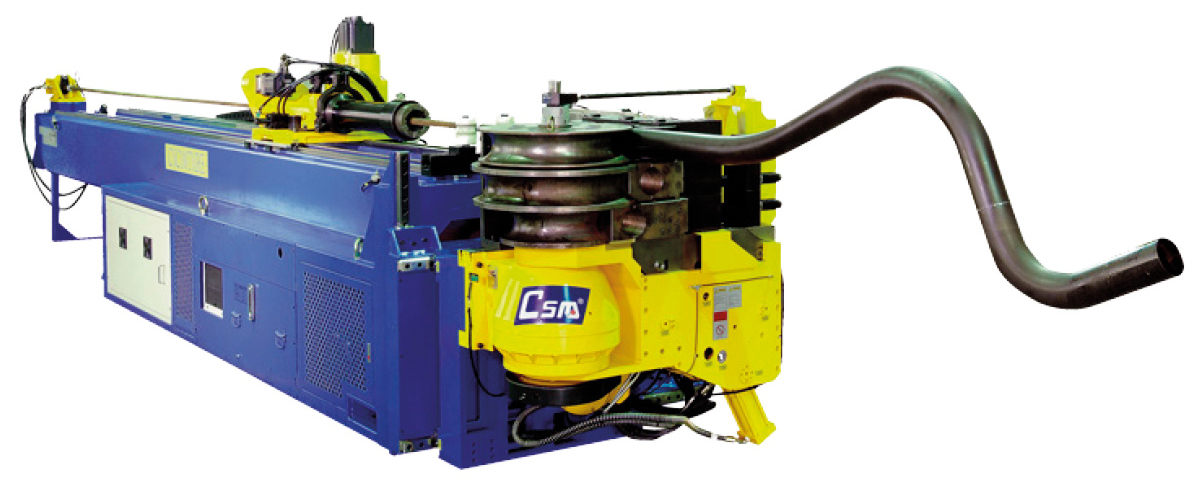

Dobradeira de Tubos CNC Elétrica de 5 Eixos com Raio Variável e Matriz Tripla — Série TMRE

Descrição do Produto
A dobradeira de tubos curva tubos redondos, quadrados e retangulares a frio, sem amassar nem enrugar, usando uma matriz de raio (roldana) que gira com o tubo preso por um mordente, enquanto uma régua de pressão o acompanha. Nos modelos com mandril, ele sustenta o tubo por dentro durante a curva, evitando ovalização e enrugamento mesmo em raios curtos. Atende escapamentos, móveis tubulares, chassis, gaiolas, corrimãos, tubulações hidráulicas, ar-condicionado e refrigeração, implementos agrícolas e a indústria automotiva.
Na dobradeira CNC elétrica, os eixos são acionados por servomotores, sem sistema hidráulico na dobra: mais precisão, repetibilidade, menos consumo de energia, operação silenciosa e sem vazamentos de óleo.
O raio variável permite fazer curvas de raios diferentes na mesma peça, com várias matrizes empilhadas no cabeçote.
Características Técnicas
| Marca | CSM |
|---|---|
| Tipo | Dobradeira de tubos CNC elétrica de raio variável |
| Eixos | 5 eixos, 4 servomotores |
| Sentido de dobra | Direita |
| Matriz | Tripla |
| Capacidades | Ø18 a Ø101,6 mm |
| Aplicações | Escapamentos, móveis tubulares, chassis, corrimãos, tubulações, refrigeração e automotivo |
| Segmentos | Indústria Metalúrgica, Indústria Metalmecânica |
Segmentos
Indústria Metalmecânica
Modelos e especificações técnicas
| Modelo | 25TMRE | 30TMRE | 38TMRE | 50TMRE | 65TMRE | 80TMRE | 100TMRE |
|---|---|---|---|---|---|---|---|
| Capacidade em aço carbono (Ø × parede) | Ø25,4 × 1,5 mm | Ø30 × 2 mm | Ø38,1 × 1,8 mm | Ø50,8 × 2 mm | Ø65 × 2,5 mm | Ø80 × 2,5 mm | Ø100 × 3 mm |
| Capacidade em aço inox | Ø22,2 × 1,2 mm | Ø28,6 × 1,3 mm | Ø38,1 × 1,2 mm | Ø50,8 × 1,3 mm | Ø65 × 1,6 mm | Ø80 × 1,6 mm | Ø100 × 2 mm |
| Capacidade em não ferrosos | Ø25,4 × 3 mm | Ø30 × 3,5 mm | Ø38,1 × 3 mm | Ø50,8 × 3,5 mm | Ø65 × 4,5 mm | Ø80 × 4,5 mm | Ø100 × 5,5 mm |
| Tubo quadrado (lado × parede) | 19 × 1,5 mm | 25,4 × 1,5 mm | 30 × 1,5 mm | 40 × 1,8 mm | 50 × 2,3 mm | 60 × 2 mm | 70 × 3 mm |
| Barra maciça | Ø10 mm | Ø12 mm | Ø20 mm | Ø25 mm | Ø33 mm | Ø35 mm | Ø40 mm |
| Raio de dobra (tubo redondo) | 15 a 90 mm | 5 a 120 mm | 25 a 150 mm | 30 a 220 mm | 35 a 230 mm | 40 a 280 mm | 30 a 300 mm |
| Raio de dobra (tubo quadrado) | 15 a 75 mm | 5 a 105 mm | 25 a 130 mm | 30 a 190 mm | 35 a 190 mm | 40 a 140 mm | 30 a 280 mm |
| Ângulo máx. de dobra | 190° | 190° | 190° | 190° | 190° | 190° | 190° |
| Diferença máx. entre raios das matrizes | 40 mm | 40 mm | 50 mm | 65 mm | 75 mm | 85 mm | 100 mm |
| Comprimento útil sobre o mandril | 1.500 mm | 2.200 mm | 2.200 mm | 2.500 mm | 2.500 mm | 3.500 mm | 3.500 mm |
| Velocidade de dobra | — | — | 169°/s | 107°/s | — | — | — |
| Precisão de dobra | — | — | ±0,01° | ±0,01° | — | — | — |
| Velocidade de avanço | — | — | 739 mm/s | 604 mm/s | — | — | — |
| Precisão de avanço | — | — | ±0,01 mm | ±0,01 mm | — | — | — |
| Velocidade de giro do tubo | — | — | 321°/s | 270°/s | — | — | — |
| Precisão de giro do tubo | — | — | ±0,01° | ±0,01° | — | — | — |
| Potência total | 6,35 kW | 8,55 kW | 11,55 kW | 15,4 kW | 23,13 kW | 30,3 kW | 45,9 kW |
| Dimensões C × L × A | 3.550 × 1.000 × 1.400 mm | 4.200 × 1.000 × 1.400 mm | 4.450 × 1.110 × 1.450 mm | 4.600 × 1.200 × 1.500 mm | 5.540 × 1.490 × 1.510 mm | 6.400 × 1.750 × 1.600 mm | 7.100 × 1.800 × 1.830 mm |
| Peso | 1.325 kg | 1.870 kg | 1.960 kg | 2.450 kg | 3.950 kg | 5.500 kg | 7.500 kg |
Capacidades para tubos de aço carbono (resistência de 40 kgf/mm²), aço inox (60 kgf/mm²) e não ferrosos (25 kgf/mm²). Comprimento sobre o mandril e dimensões da versão padrão; versões com mandril mais longo sob consulta. A tabela mostra os modelos com ficha técnica; outros tamanhos e configurações sob consulta.
