Dobradeira de Tubos CNC Full Electric de 7 Eixos, Esquerda e Direita — Série EMB 7

Dobradeira de Tubos CNC Full Electric de 7 Eixos, Esquerda e Direita — Série EMB 7

Descrição do Produto

A dobradeira de tubos curva tubos redondos, quadrados e retangulares a frio, sem amassar nem enrugar, usando uma matriz de raio (roldana) que gira com o tubo preso por um mordente, enquanto uma régua de pressão o acompanha. Nos modelos com mandril, ele sustenta o tubo por dentro durante a curva, evitando ovalização e enrugamento mesmo em raios curtos. Atende escapamentos, móveis tubulares, chassis, gaiolas, corrimãos, tubulações hidráulicas, ar-condicionado e refrigeração, implementos agrícolas e a indústria automotiva.

Na versão full electric, todos os movimentos — dobra, avanço, rotação, mordente, régua de pressão e troca de matriz — são servoacionados e controlados por CNC, o que permite programar peças 3D complexas, dobrar à esquerda e à direita na mesma peça e trocar de produto em minutos.

A dobra à esquerda e à direita na mesma peça elimina o reposicionamento e permite geometrias complexas sem colisão.

Características Técnicas

MarcaCSM
TipoDobradeira de tubos CNC full electric
Eixos7 eixos servoacionados
Sentido de dobraEsquerda e direita
MatrizTripla
CapacidadesØ15 mm
AplicaçõesEscapamentos, móveis tubulares, chassis, corrimãos, tubulações, refrigeração e automotivo
SegmentosIndústria Metalúrgica, Indústria Metalmecânica

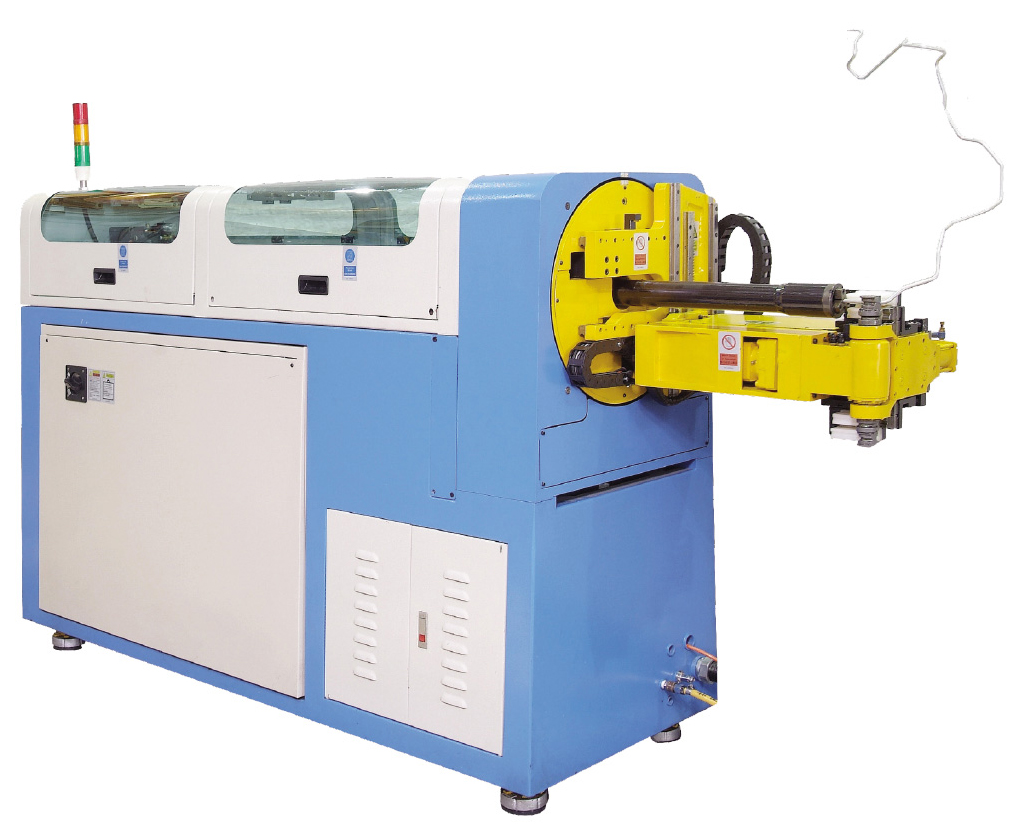

Dobradeiras de Tubos EMB 7 Eixos - Full Electric

Solicitar um orçamento agora

Confira a mensagem e confirme o envio no WhatsApp.

Segmentos

Indústria Metalúrgica

Indústria Metalmecânica

Modelos e especificações técnicas

Modelo15EMB
Capacidade em aço carbono (Ø × parede)Ø15 × 1,5 mm
Capacidade em aço inoxØ12 × 1,5 mm
Capacidade em não ferrososØ15 × 4 mm
Tubo quadrado (lado × parede)10 × 2 mm
Barra maciçaØ6 mm
Raio de dobra (tubo redondo)10 a 55 mm
Raio de dobra (tubo quadrado)10 a 47 mm
Ângulo máx. de dobra190°
Diferença máx. entre raios das matrizes15 mm
Comprimento útil sobre o mandril1.000 mm
Velocidade de dobra250°/s
Precisão de dobra±0,01°
Velocidade de avanço2.003 mm/s
Precisão de avanço±0,01 mm
Velocidade de giro do tubo340°/s
Precisão de giro do tubo±0,01°
Velocidade de giro do cabeçote241°/s
Potência total4,25 kW
Dimensões C × L × A2.700 × 800 × 1.400 mm
Peso1.250 kg

Capacidades para tubos de aço carbono (resistência de 40 kgf/mm²), aço inox (60 kgf/mm²) e não ferrosos (25 kgf/mm²). Comprimento sobre o mandril e dimensões da versão padrão; versões com mandril mais longo sob consulta. A tabela mostra os modelos com ficha técnica; outros tamanhos e configurações sob consulta.
